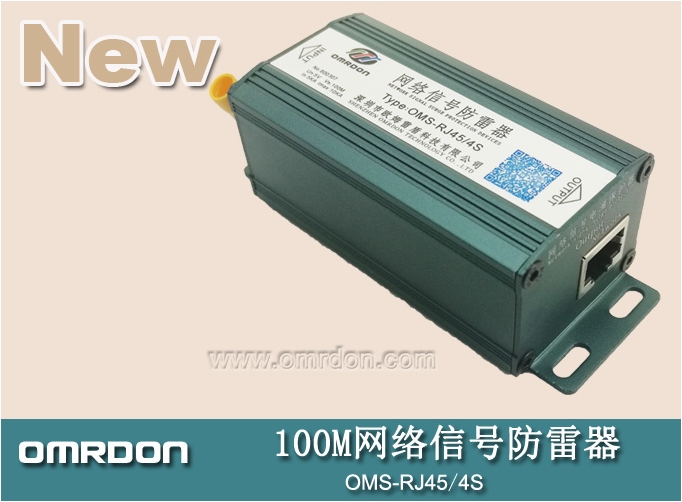

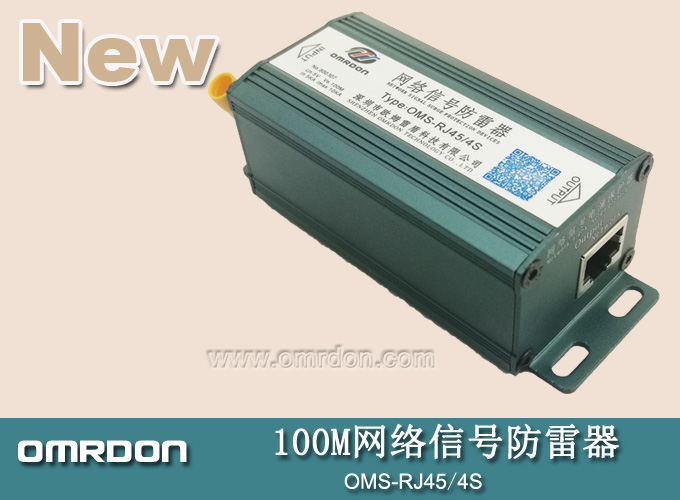

百兆網絡防雷器網絡電涌保護器網絡信號避雷器 OMS-RJ45/4S-

產品介紹：

歐姆雷盾（OMRDON）單路（網絡電涌保護器、網絡信號避雷器、網絡信號過壓保護器）用于保護敏感的以太網100M高速網絡通信線路;廣泛用于計算機網絡通信傳輸系統、網絡交換機、大型路由器等網絡設備;使其免受雷電感應電壓、電網電壓波動干擾、靜電放電和大負載啟動產生的瞬間沖擊電涌電壓所造成的重大損壞。

工作原理：

電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證信號系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常運行。

功能特點：

　 1、該產品采用二級復合型保護電路設計。
2、核心元件選用國際名牌產品，應用先進的生產工藝制造，質量可靠。
3、具有通流容量大、殘壓水平低、反應靈敏、性能穩定、插入損耗低等特點。

4、單路/8路/16路/24路可自由選擇，安裝更方便，不占空間。

產品應用和安裝位置：

歐姆雷盾（OMRDON）網絡信號防雷器適用于雷擊區域的LPZ2-3區域或更高界面，一般安裝于計算機網絡通信傳輸系統設備、網絡交換機、大型路由器等網絡設備信號輸入端。

技術參數：

名稱	單路網絡信號防雷器
產品型號	OMS-RJ45/4S	OMS-RJ45/8S
貨號	800307	800308
SPD類別	復合型
SPD功能	具有限壓、限流功能
標稱工作電壓Un	5V
標稱放電電流In（8/20μs）	5KA
最大放電電流Imax（8/20μs）	10KA
限制電壓Up	15V
數據傳輸速率Vs	100M bps
插入損耗Ae	≤0.2dB
響應時間Ta	≤1ns
接口形式	RJ45
接口數量	單路
保護引腳	1/2、3/6,	1～8
安裝方式	串聯
過載故障模式	SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
工作環境	溫度-25～+65℃；濕度≤95%（25～30℃）
外殼保護等級	IP20
測試標準	GB18802.1 -18802.21，IEC61643-21：2000

防雷器安裝指導：

    1、防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
    2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反
    3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
    4、該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
