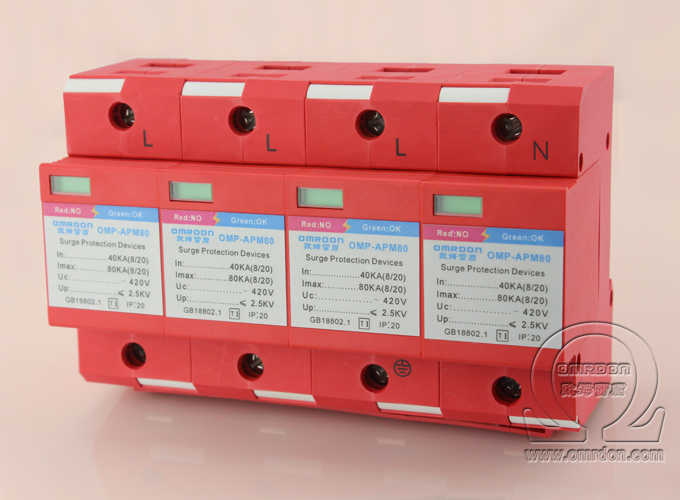

二級 80KA電涌保護器（Surge Protection Device）電源防雷器浪涌保護器過壓保護器-

產品介紹：

歐姆雷盾（OMRDON）電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，其設計依據符合GB18802.1，IEC61643-1技術標準；適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處。

工作原理：

電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。

功能特點：

　　1、可選遙信端子報警功能，便于遠程報警監控。

2、最高可承受80KA(8/20μs)雷電流沖擊。

3、反應速度快，動作響應時間小于25ns。

4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。

5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。

　　6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。

產品應用和安裝位置：

歐姆雷盾（OMRDON）I級系列電涌保護器適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。

技術參數：

名稱	二級電涌保護器
模塊型號	OMP-APM80		NPE
保護模式	L-PE，N-PE；L-N，N-PE		N-PE
額定工作電壓(Un)	220V/380V
最大持續工作電壓(Uc)	420V 50Hz/60Hz		255V 50Hz/60Hz
電壓保護水平(Up) 在Isn時	≤2.5kV		≤2.0kV
標稱放電電流(In)	40kA(8/20μs)		125kA(8/20μs)
最大放電電流(Imax)	80kA(8/20μs)		--
雷擊沖擊電流 (Iimp)	--		50KA(10/350μs)
響應時間 (Ta)	≤25ns		≤100ns
后備保護斷路器選型	D型63A～125A		--
接入導線截面S(L/N)	≥16mm2
接入接地線截面(PE)	≥25mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條)
工作環境	-40℃~+85℃
相對濕度	≤95%
安裝	35mm標準電氣導軌
外殼材料	增強阻燃PBT
測試依據	GB18802.1、IEC61643-1
貨號	型號	名稱及備注
800108	OMP-APM80/4	三相380V用，4P
800109	OMP-APM80/3+NPE	三相380V用，3+1保護模式
800128	OMP-FM	（可選）遙信報警觸點端子，用于遠程報警監控功能。
