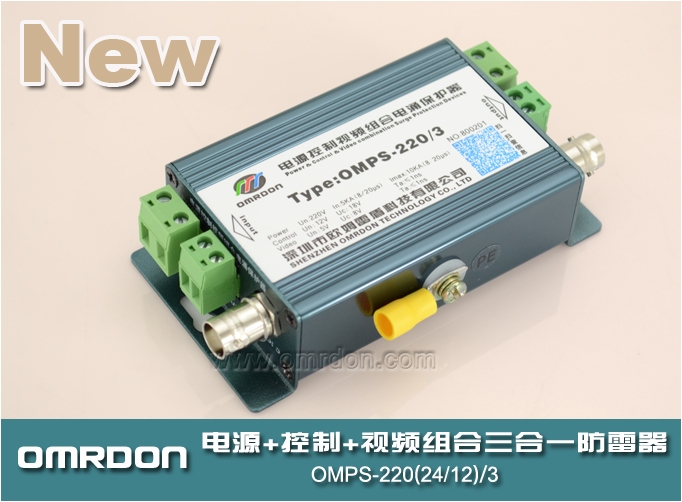

omps-220/3 電源視頻控制三合一防雷器電源三合一防雷器-

產品介紹：

歐姆雷盾（OMRDON）CCTV視頻監控系統模擬攝像機三合一防雷器（又稱：模擬球機防雷器、三合一電涌保護器、三合一浪涌保護器、三合一避雷器）是依據IEC和GB標準設計，適用于視監控前端帶云臺控制模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻、云臺控制線路實施電涌保護，可充分保護最新技術的監控設備。

功能特點：

1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；

2、電源、視頻、控制防雷三合一設計理念，不占空間，適用于帶云臺控制的監控模擬攝像機的防雷保護；

3、能有效防止攝像機電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞；

4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；

5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

6、三合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。

名稱	電源視頻控制三合一防雷器
SPD類別	復合型SPD
SPD功能	具有限壓、限流功能
型號	OMPS-220/3
類型	電源		控制		視頻
標稱工作電壓Un	220V		24V		5V
最大持續運行電壓UC	320V		30V		8V
額定負載電流IL	5A		2A		2A
標稱放電電流	5kA
最大放電電流	10kA
電壓保護水平	≤900V		≤60V		≤15V
響應時間ta	≤25ns		≤1ns
插入損耗Ae	--		≤0.5dB		≤0.3dB
接口類型	端子+BNC
失效指示	綠色:正常熄滅:失效	--		--	--
過載故障模式	SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
工作溫度環境	-40℃…+85℃
安裝方式	墻面固定或水平固定（放置）
外形尺寸	110mmx57mmx27mm
外殼材料	鋁合金
外殼保護等級	IP20
測試標準	GB18802.1 GB/T 18802.21
