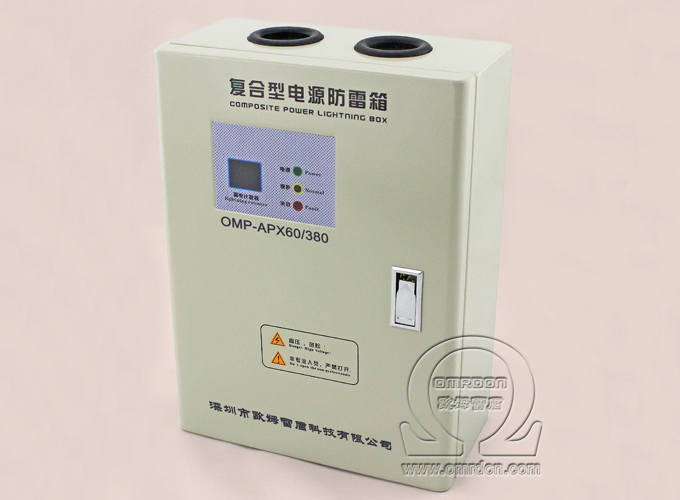

II級60KA交流電源防雷箱 OMP-APX60/220 OMP-APX60/380-

電源防雷箱產品介紹：

歐姆雷盾（OMRDON）II級電源防雷箱適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ OB或LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。內部電涌保護器內置失效脫離裝置，當電涌保護器因過流過熱擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由綠色（正常）變成紅色（故障），可視告警指示模塊可在有工作電壓情況下更換。并帶有數顯雷擊計數器，可以方便的記錄雷電波沖擊次數。

電源防雷箱工作原理：

電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證電源系統正常工作；當電源系統隨著沖擊電流及電壓的逐步提高，SPD的電阻持續下降，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。

電源防雷箱功能特點：

　　1、可選遙信端子報警功能，便于遠程報警監控。

2、最高可承受60KA(8/20μs)雷電流沖擊。

3、反應速度快，動作響應時間小于25ns。

4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。

5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。

6、電涌保護器帶有可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。

7、防雷箱配套有微型斷路器及雷擊計數功能，防雷箱面板帶工作指示燈。

電源防雷箱產品應用和安裝位置：

歐姆雷盾（OMRDON）II級系列電源防雷箱適用于雷擊區域的LPZOB或LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱進線處。

電源防雷箱技術參數：

名稱	II級單相電源防雷箱	II級三相電源防雷箱
貨號	800003	800004
型號	OMP-APX60/220	OMP-APX60/380
保護模式	L-N，N-PE	L-N，N-PE
額定工作電壓 (Un)	220V	380V
最大持續工作電壓 (Uc)	420V	420V
電壓保護水平(Up) 在Isn時	≤2.0kV
標稱放電電流 (In)	30kA(8/20μs)
最大放電電流 (Imax)	60kA(8/20μs)
響應時間 (Ta)	≤25ns
接入導線截面 (L/N)	≥10mm2
接入接地線截面 (PE)	≥16mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條)
熔斷器或斷路器選型	D型32A-63A
工作環境	-40℃～+85℃
相對濕度	≤95%
附件	內置雷擊計數器、微型斷路器
安裝	掛墻式，螺絲固定
外殼材料	金屬板
產品尺寸	360×260×130mm
測試依據	GB18802.1、IEC61643-1
